- 900 Mb/s je uvedeno jako 90 % využití portu 1 Gb/s.
- 50 Mb/s se zobrazuje jako 50 % využití portu 100 Mb/s.

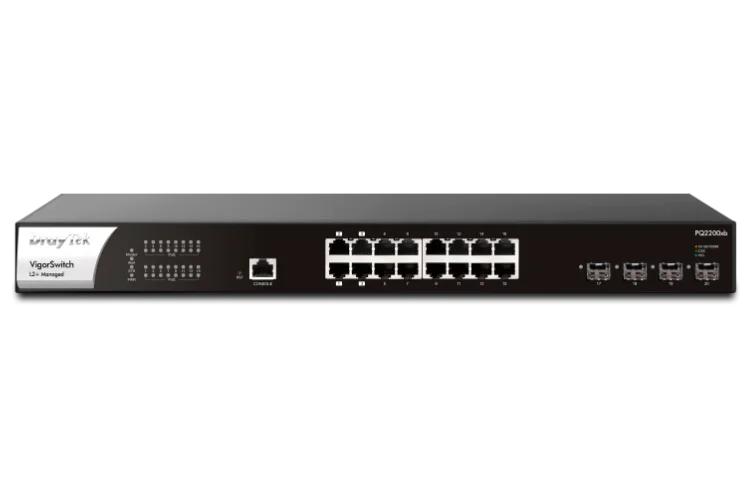

- Napájecí zásuvka
- Indikátor LED
- Tlačítko reset
- Port konzoly
- 4x PoE + 2,5GbE
- 12x PoE+ 2,5GbE
- 4x porty SFP+
VigorSwitch PQ2200xb
VigorSwitch PQ2200xb je spravovaný přepínač 2,5G vrstvy 2+ se čtyřmi porty SFP+ (10G) uplink a šestnácti porty 2,5G včetně 4 portů PoE++ s výkonem až 90 W na port a 12 portů PoE+. Desetigigabitové porty uplinku lze použít pro síťové uplinky mezi přepínači, servery a úložnými zařízeními.
Pro dobrý výkon a zabezpečení sítě je tento přepínač vybaven funkcemi VLAN, a to jak na bázi portů, tak na bázi značek a také Q-in-Q VLAN. Kromě toho přepínač podporuje trunking portů, Quality of Service a pokročilé funkce „vrstvy 3“, jako je server DHCP a směrování VLAN. Díky funkci sdružování portů lze porty spojit do svazků a zvýšit tak šířku pásma. Kvalita služby zajišťuje garantovanou šířku pásma, což je důležité zejména při nasazení přepínače v řešeních VoIP. Díky těmto vlastnostem je VigorSwitch PQ2200xb široce spravovatelný a představuje spolehlivé stabilní řešení pro vaši síť.
Napájení přes Ethernet
VigorSwitch PQ2200xb je přepínač PoE s celkovým výkonem 400 wattů PoE.
4 porty podporují PoE++ (802.3bt) s výkonem až 90 W na port a 12 portů podporuje PoE+ (802.3af/802.3at). Díky tomu lze kpřepínači VigorSwitch PQ2200xb připojit i produkty, které vyžadují větší výkon, jako je například kamera PTZ.
10 gigabitových portů uplink
VigorSwitch PQ2200xb je vybaven čtyřmi 10gigabitovými porty SFP+. Pomocí portů SFP+ lze přepínače vzájemně propojit pomocí optického uplinku a realizovat tak rychlý uplink z jednoho přepínače na druhý.
Kabely DAC
Přímo připojené kabely lze použít k cenově výhodnému vytvoření uplinku mezi přepínači nebo mezi směrovačem a přepínači. Kabely o délce 1 nebo 3 metry umožňují připojení portů 1G SFP i 10G SFP+.
Více informací Kabely DAC
Správa přes VigorACS
VigorSwitch PQ2200xb je vybaven podporou TR-069, která umožňuje správu přepínače v systému VigorACS. Kromě správy a monitorování přepínače je možné přepínač také konfigurovat, například vytvářet VLAN, konfigurovat porty a používat nastavení QoS. Kromě toho VigorACS umožňuje sledovat spotřebu PoE na port a celkovou spotřebu PoE.
Více informací VigorACS
Správa sítě LAN
Přepínač VigorSwitch PQ2200xb podporuje různé možnosti konfigurace VLAN, například podle portů, značek, protokolů a MAC. Podporovány jsou hlasové sítě VLAN a sítě VLAN pro dohled, což umožňuje automatickou identifikaci provozu z IP telefonu nebo IP kamery bez nutnosti zadávat adresu MAC. Pokud přepínač detekuje hlasové nebo video zařízení, může se automaticky stát členem VLAN. K sítím VLAN jsou přiřazeny priority, které mohou zajistit vyšší prioritu hlasu nebo videa.
Zvýšení propustnosti pomocí agregace spojů
Agregace spojů zajišťuje zvýšení propustnosti sítě a redundanci spojů. To znamená, že spojení je zdvojené, takže při výpadku jednoho portu funguje celé zařízení správně i nadále. Na základě protokolu LACP (Link Aggregation Control Protocol) lze vytvořit osm skupin Link Aggregation Groups a každá skupina podporuje 8 portů.
Zlepšení výkonu prostřednictvím QoS
Při vysokém provozu v síti LAN může služba QoS zajistit lepší výkon sítě LAN. QoS dokáže upřednostnit kritický provoz. Přepínač VigorSwitch PQ2200xb podporuje klasifikaci provozu podle standardů 802.1p, CoS, DSCP a IP precedence. Přepínač může identifikovat přenosy VoIP a videa a přiřadit je k určité třídě, která by měla mít prioritu.
Zabezpečení sítě
Pro úsporu šířky pásma v síti LAN byly integrovány některé bezpečnostní funkce, které zajišťují, že přepínač nemusí řešit nadměrný provoz. Například řízení bouří pro omezení broadcastového a multicastového provozu na jednotlivých portech a DoS Defence pro ochranu sítě před škodlivým požadavkem, který ji uzavře.
Přepínač VigorSwitch PQ2200xb má také funkce, které zabraňují konfliktům IP, včetně IP Source Guard, kontroly ARP a DHCP snooping. Kromě toho přepínač podporuje řízení přístupu k portům 802.1x, které blokuje přístup neoprávněných uživatelů do sítě.
Centrální správa přepínačů
Tento VigorSwitch je vhodný pro centrální správu přepínačů (CSM). Centrální správa přepínače je platforma pro správu, která mimo jiné slouží k monitorování, konfiguraci a údržbě tohoto přepínače VigorSwitch. Tuto funkci mají všechny přepínače VigorSwitch, které umožňují spravovat síť prostřednictvím jediného rozhraní (směrovače).
Přečtěte si víceONVIF
Tento přepínač VigorSwitch je kompatibilní se standardem ONVIF, což zjednodušuje správu IP kamer. Kamery a NVR jsou automaticky detekovány, jakmile jsou připojeny k přepínači. Kromě toho lze z přepínače prohlížet snímky z kamer a z přepínače lze spravovat šířku pásma pro jednotlivá zařízení Onvif.
Manuální Více informací ONVIF
Využití šířky pásma na port
Zobrazuje živá data o využití všech portů přepínače, a to jak data odeslaná, tak data přijatá na portu.
Rychlost se zobrazuje spolu s procenty, tj:
Dynamická tabulka adres MAC
Zobrazí zařízení připojená ke každému portu z dynamické tabulky MAC. Zde se zobrazují adresy MAC a sítě VLAN používané pro každý port.
Limit šířky pásma na port
Je možné nastavit limit šířky pásma pro jednotlivé porty LAN. Egress Rate Limit lze použít k řízení rychlosti stahování klienta a Ingress Rate Limit lze použít k řízení rychlosti odesílání klienta.
Snadná konfigurace a monitorování
Webové uživatelské rozhraní přepínače VigorSwitch PQ2200xb výrazně usnadňuje konfiguraci a správu. Na panelu se zobrazuje stav sítě a připojených portů. Responzivní design umožňuje konfiguraci přepínače na různých zařízeních. Rozhraní příkazového řádku (CLI) je možné také prostřednictvím sítě Telnet nebo SSH a jsou podporovány standardní metody monitorování včetně SNMP, RMON a Syslog.
Chcete si prohlédnout webové uživatelské rozhraní přepínače VigorSwitch PQ2200xb a získat ještě lepší představu o tomto přepínači? Můžete!
Webové uživatelské rozhraní VigorSwitch PQ2200xb
|
Specifikace produktu
| Obecné | |
| Spravované stránky | Vrstva 2+ |
| Rozhraní | |
| Gigabitový Ethernet | 16 |
| NBASE-T | |
| Porty SFP+ | 4 |
| Konzole | |
| Protokoly | |
| VLAN (802.1q) | |
| řízení | |
| VigorACS | |
| SWM | |
| VigorConnect | |
| QoS | |
| 802.1p | |
| DSCP | |
| CoS-DSCP | |
| Přesnost IP | |
| VLAN | |
| VLAN založené na značkách (802.1q) | |
| Hlasová síť VLAN | |
| PoE | |
| Rozpočet na energii | 400 wattů |
| 802.3af | |
| 802.3at | |
| 802.3bt |
16 portů PoE+
16 gigabitových portů tohoto přepínače podporuje PoE. 4 porty podporují PoE++ (802.3bt) s výkonem až 90 W na port a 12 portů podporuje PoE+ (802.3af/802.3at). Lze jej použít k napájení přístupových bodů, IP telefonů a IP kamer. Přepínač VigorSwitch PQ2200xb je vybaven funkcemi pro úsporu energie, jako je IEEE 802.3az (energeticky úsporný Ethernet), který zohledňuje aktivitu klientů a délku kabelu. Pomocí plánovače PoE je také možné zapínat a vypínat porty PoE pro nepoužívaná zařízení a šetřit tak elektrickou energii.
Správa napájení přes Ethernet
Na obrazovce Stav PoE v přepínači můžete vidět celkovou spotřebu energie spolu se „Zbývajícím výkonem“, který lze ještě použít. U každého portu můžete zjistit, zda je zařízení připojeno a jakou má spotřebu. Tlačítko „power cycle“ umožňuje restartovat základní zařízení.
Kontrola zařízení napájení přes Ethernet
Přepínač VigorSwitch lze nakonfigurovat tak, aby restartoval port PoE, pokud zadaná IP adresa přestane odpovídat na „ping“, např. pokud přestane odpovídat IP kamera. Přepínač VigorSwitch poté restartuje port a restartuje i klienta.
Plánování napájení přes Ethernet
Pomocí profilu časového plánu lze automaticky zapínat a vypínat aktivní porty PoE, například tak, aby spárovaný bezdrátový přístupový bod fungoval pouze ve všední dny během pracovní doby.
